Usure des tambours de frein pour poids lourds : limites d’inspection et signes d’alerte de remplacement

Un camion chargé entre dans la cour après une longue descente, et le conducteur signale une légère tendance au tirage lors du freinage. Lors de l'inspection visuelle, une extrémité de roue dégage une odeur plus chaude que les autres. Le tambour peut encore sembler intact de l'extérieur ; il est donc tentant de laisser repartir le véhicule et de « garder un œil dessus ». C'est à ce stade que l'usure des tambours de frein de poids lourds devient un problème pratique de maintenance plutôt qu'un simple détail d'atelier.

Un tambour de frein peut perdre progressivement de la matière utilisable, subir des dommages liés à la chaleur après un seul événement sévère, ou se déformer en raison d'un problème sous-jacent de réglage des freins ou d'extrémité de roue. Chacune de ces conditions peut réduire la régularité du freinage, accélérer l'usure des garnitures, provoquer des vibrations et transformer une inspection programmée en réparation imprévue au bord de la route. La décision la plus sûre ne repose pas uniquement sur l'apparence. Elle résulte d'une méthode d'inspection reproductible, de limites mesurées et d'une règle claire indiquant quand le remplacement est la seule option raisonnable.

Commencez par le symptôme, pas par le tambour seul

Lorsqu'un véhicule arrive avec des symptômes liés au freinage, le tambour doit être inspecté dans le contexte de l'ensemble de l'extrémité de roue. Un tambour usé est souvent le résultat visible d'une autre anomalie. Si cette anomalie persiste, l'installation d'un tambour neuf peut seulement retarder la prochaine défaillance.

Les déclencheurs courants d'une inspection comprennent des vibrations du volant au freinage, une pédale de frein pulsante, une baisse de confiance dans la capacité d'arrêt, une perte d'efficacité répétée des freins en descente, une usure irrégulière des garnitures, une surchauffe de l'extrémité de roue ou un camion qui dévie d'un côté lors de l'application des freins. Certains symptômes sont plus évidents à forte charge ou après des freinages répétés. D'autres n'apparaissent que lors d'une inspection périodique avec démontage, lorsque les garnitures et la surface du tambour peuvent être observées directement.

Avant de déposer les composants, consignez le problème en termes pratiques : quel essieu est concerné, si le problème survient à froid ou à chaud, s'il varie avec la charge et si des travaux récents ont été effectués sur les freins, les moyeux, les roulements ou la suspension. Ce bref relevé aide à distinguer un véritable problème de tambour de roulements desserrés, de garnitures contaminées, d'un réglage incorrect, d'un actionneur grippé ou de vibrations liées aux pneus.

Ne jugez pas l'aptitude au service d'après la surface extérieure

L'extérieur d'un tambour de frein peut sembler normal alors que la surface de freinage est devenue surdimensionnée, conique, fissurée par la chaleur ou rayée. À l'inverse, une légère décoloration de surface ne signifie pas automatiquement que le tambour est défectueux. La piste de friction, la zone de montage du tambour et son état structurel requièrent tous une attention particulière.

Après avoir préparé en toute sécurité la roue et l'ensemble de frein pour l'inspection, nettoyez la poussière et les débris non adhérents au moyen d'une méthode approuvée. Évitez les pratiques qui dispersent la poussière de frein dans l'air. Une fois la surface de friction visible, recherchez les conditions suivantes avant d'utiliser des outils de mesure :

• Rayures profondes ou rainures : Les marques peu profondes peuvent être évaluées selon les recommandations d'entretien du fabricant du tambour, mais les rainures qui accrochent un ongle ou indiquent un contact métal contre métal nécessitent une attention particulière.
• Fissuration thermique : De fines fissures superficielles peuvent apparaître après des cycles thermiques. Leur configuration, leur profondeur et leur emplacement sont importants. Les fissures s'étendant vers les bords, les zones de montage ou les sections structurelles sont plus graves que les marques superficielles.
• Coloration bleue, violette ou foncée due à la chaleur : La couleur seule ne constitue pas un critère de mise au rebut, mais elle indique qu'une surchauffe peut avoir modifié la surface ou la forme du tambour.
• Points durs : Des zones durcies localisées peuvent provoquer une friction irrégulière et un freinage brusque. Elles peuvent se manifester par une réponse irrégulière de la pédale ou des vibrations.
• Fissures autour des trous de boulons, des zones de centrage ou de la jante extérieure : Il ne s'agit pas de défauts esthétiques. Les fissures structurelles imposent généralement le retrait du service.
• Lèvres de bord : Une arête prononcée près du bord de la piste de friction peut indiquer une usure importante ou que la garniture n'a pas correctement porté sur toute la surface.

Une erreur fréquente consiste à se concentrer uniquement sur le tambour et à négliger les garnitures. Une garniture endommagée, un rivet cassé, une quincaillerie de frein grippée ou un frein qui ne se rétracte pas correctement peut rapidement rayer un tambour. Si l'épaisseur de la garniture est acceptable mais que l'usure se concentre à une extrémité, examinez l'alignement, les points d'ancrage, les galets, le mouvement de l'arbre à came et le réglage avant de conclure que le tambour est la cause initiale.

Mesure du diamètre : la limite est le diamètre maximal indiqué sur le tambour, et non une valeur estimée

Le contrôle dimensionnel le plus important d'un tambour de frein pour poids lourd est son diamètre intérieur. Chaque modèle de tambour possède un diamètre maximal autorisé après alésage ou de mise au rebut défini par son fabricant. Cette limite peut être moulée dans le tambour, estampée sur celui-ci, incluse dans la documentation du produit ou précisée dans les informations d'entretien du véhicule. Elle ne doit pas être remplacée par une valeur générale provenant d'un autre essieu, d'une autre taille de tambour ou d'une autre application.

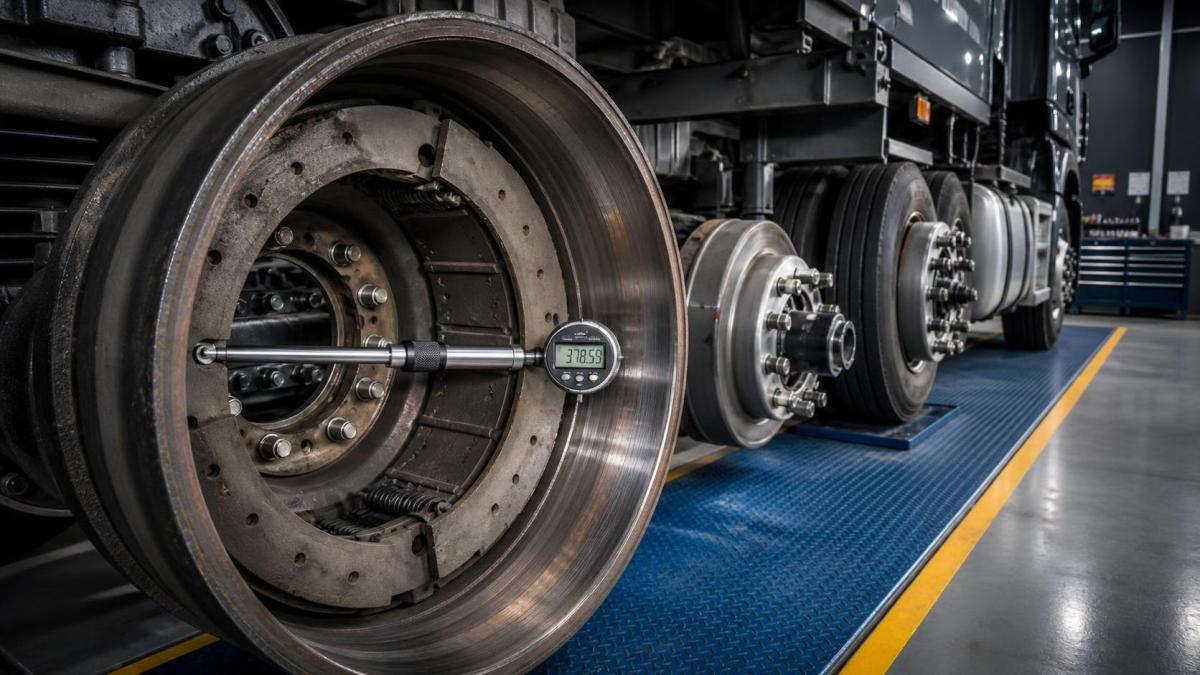

Mesurez à l'aide d'un micromètre d'intérieur approprié, d'une jauge pour tambour ou d'un outil de mesure d'alésage étalonné. Un mètre ruban n'est pas suffisamment précis pour cette décision. Effectuez des relevés à plusieurs positions autour de la circonférence et à plusieurs profondeurs sur la surface de friction. Cette méthode permet d'identifier trois préoccupations distinctes :

• Diamètre global : Détermine si l'usure ou l'usinage a amené le tambour près de son diamètre maximal autorisé ou au-delà.
• Défaut de circularité : Détermine si le diamètre du tambour varie lorsque la jauge est déplacée autour de la circonférence.
• Conicité : Détermine si le diamètre diffère entre la partie intérieure et la partie extérieure de la piste de friction.

Consignez la valeur la plus élevée, et non seulement la moyenne. Un tambour présentant une mesure acceptable et une mesure surdimensionnée n'est pas acceptable simplement parce que la moyenne semble inférieure. Comparez le diamètre mesuré le plus élevé avec le diamètre maximal exact de ce tambour. Si le résultat dépasse la limite, le tambour doit être remplacé. S'il est très proche de la limite, tenez compte de la marge restante, de l'état de surface et de la probabilité que l'usinage retire davantage de matière.

La mesure doit également être fiable. Une surface sale, une accumulation de rouille, une jauge tenue de biais ou un outil non vérifié peuvent produire des résultats trompeurs. Nettoyez la zone de contact, confirmez l'état de l'outil et répétez toute mesure douteuse. Lorsqu'un processus interne exige une traçabilité, notez l'identification du tambour, la position de l'essieu, les points de mesure, l'outil utilisé et la personne ayant effectué l'inspection.

Quand le rectifiage est pertinent — et quand il ne l'est pas

Le rectifiage peut rétablir une surface de freinage utilisable uniquement lorsque le tambour reste structurellement sain et qu'il reste suffisamment de matière avant d'atteindre la limite maximale de diamètre. Ce n'est pas un remède à tous les défauts. La décision doit tenir compte de la quantité de matière nécessaire pour nettoyer la surface, et pas seulement de la mesure actuelle.

Si de légères rayures constituent le seul problème et que le tambour dispose d'une marge suffisante, l'usinage peut être envisagé conformément aux instructions d'entretien applicables. La surface finie doit rester dans la limite de diamètre et convenir au matériau de garniture utilisé. Un tambour nécessitant un enlèvement important de matière pour éliminer des dommages thermiques, des rainures profondes ou une conicité sévère peut se retrouver trop près de sa limite pour être un candidat raisonnable.

Le remplacement est généralement l'option la plus sûre en cas de fissuration structurelle, de diamètre excessif, de déformation importante, de signes de surchauffe répétée, de points durs sévères ou de dommages ne pouvant être éliminés sans dépasser la dimension autorisée. Un tambour doit également être remplacé lorsque son état ne permet pas une période de rodage prévisible des garnitures neuves.

Ne confondez pas les décisions de remplacement avec des décisions de commodité. Le remplacement d'un seul tambour sur un essieu peut être approprié dans certaines situations de maintenance, mais l'équilibre de freinage, l'état des composants associés et les exigences d'entretien du véhicule doivent être évalués avant de remettre le camion en service. L'harmonisation du type de tambour, des caractéristiques de friction et des conditions d'installation sur l'ensemble de l'essieu aide à éviter une réponse inégale.

Signes d'alerte devant faire passer le remplacement de « plus tard » à « maintenant »

Certaines conditions laissent peu de place à la surveillance. Retirez le véhicule de son exploitation normale et organisez une inspection qualifiée lorsqu'un tambour présente une fissure visible, une section cassée, des signes évidents de surchauffe sévère ou des dommages dus à un contact métal contre métal. Il en va de même lorsque le diamètre mesuré dépasse le maximum indiqué.

D'autres signes d'alerte exigent un diagnostic rapide, car ils peuvent endommager le tambour même si celui-ci n'a pas encore atteint sa limite de mise au rebut. Il s'agit notamment d'une extrémité de roue qui fonctionne à répétition à une température plus élevée que des positions comparables, de fumée ou d'odeur anormale après un freinage ordinaire, d'un actionneur qui ne se libère pas correctement, d'un frottement de frein persistant ou d'un véhicule présentant des vibrations de freinage croissantes. Continuer à utiliser le véhicule dans ces conditions peut surchauffer un tambour en état de service et endommager les garnitures, les joints de moyeu, les roulements et les composants associés.

Un changement soudain après des travaux sur les freins mérite également d'être traité avec sérieux. Si un véhicule développe une dérive, un bruit ou des pulsations après l'installation de garnitures, tambours, moyeux neufs ou après des travaux de réglage, vérifiez les détails du montage au lieu de supposer que les pièces ont besoin de temps pour se stabiliser. Une position incorrecte de la quincaillerie, des surfaces de friction contaminées, un réglage inadapté ou des composants incompatibles peuvent créer des symptômes ressemblant à une usure du tambour.

Une séquence d'inspection pratique pour l'atelier

Une séquence méthodique réduit les défauts non détectés et facilite l'explication ultérieure des décisions. Commencez par immobiliser le véhicule, suivre les procédures applicables de levage et de dépose des roues, et laisser refroidir les composants surchauffés. Examinez le rapport du conducteur et l'historique de maintenance récent avant le démontage.

1. Inspectez l'extrémité de roue afin de détecter tout signe de fuite de lubrifiant, de réglage desserré, de quincaillerie endommagée ou d'exposition inhabituelle à la chaleur.
2. Vérifiez l'état et le profil d'usure des garnitures. Recherchez le glaçage, les fissures, la contamination, les matériaux desserrés et un contact irrégulier sur la face de la garniture.
3. Nettoyez et inspectez visuellement toute la surface de friction du tambour, y compris les bords et les zones de montage.
4. Mesurez le diamètre intérieur à plusieurs endroits et comparez la valeur la plus élevée avec la limite maximale propre au tambour.
5. Évaluez le défaut de circularité et la conicité à l'aide des mesures enregistrées. Recherchez les causes sous-jacentes si l'un ou l'autre dépasse la spécification applicable.
6. Déterminez si une correction de surface est autorisée et si elle laissera suffisamment de matière. Dans le cas contraire, remplacez le tambour.
7. Corrigez la source de l'usure anormale avant le montage : frottement de frein, mauvais réglage, composants de came usés, mouvement de moyeu, jeu de roulement ou contamination.
8. Après le remontage, vérifiez le réglage, la rotation de la roue et la réponse du frein conformément à la procédure d'entretien du véhicule.

Il est utile de considérer les relevés de mesure comme faisant partie intégrante de la réparation, et non comme des documents ajoutés après coup. Un enregistrement clair garantit la cohérence entre les équipes et aide à identifier des tendances, telles que des dommages thermiques récurrents sur un itinéraire, à une position d'essieu ou selon un intervalle de maintenance particulier.

La planification des pièces est importante lorsque les constats de freinage révèlent des travaux plus étendus

Le remplacement d'un tambour de frein coïncide parfois avec une maintenance plus large de la transmission ou de l'extrémité de roue, en particulier lorsqu'un véhicule est déjà immobilisé pour inspection. Une planification organisée des réparations évite que des pièces sans rapport soient sélectionnées selon leur apparence plutôt que selon leur application. Pour les flottes et les opérations de réparation s'approvisionnant en plusieurs composants poids lourds, l'identification des produits doit toujours être liée à la configuration du véhicule et aux exigences techniques vérifiées.

Par exemple, lorsqu'une réparation distincte de la transmission est prévue pour des applications de véhicules compatibles, la description de la pièce doit être vérifiée avec soin plutôt que considérée comme interchangeable :Couronne et pignon 18/27 3463501739 pour Mercedes-Benz Actros MP1 / MP2 & MAN TGA / TGM / F2000. Il s'agit d'un composant distinct de la transmission, et non d'un remplacement de tambour de frein, mais cet exemple illustre l'importance d'un appariement précis des pièces lorsque plusieurs travaux de réparation sont réalisés au cours d'une même intervention.

Prévenir la prochaine défaillance prématurée du tambour

La longue durée de vie d'un tambour dépend moins d'une inspection unique que de la maîtrise des conditions créant de la chaleur et un contact irrégulier. Le réglage des freins doit être contrôlé aux intervalles d'entretien appropriés. Les garnitures doivent être remplacées avant que le matériau de friction usé n'expose les rivets ou les plaques support. Les fuites de lubrifiant doivent être corrigées rapidement, car des garnitures contaminées peuvent modifier le comportement de friction et favoriser une surchauffe localisée.

Les retours des conducteurs ont également de la valeur. Les signalements de dérive, de perte d'efficacité, de vibrations, d'odeur de brûlé ou de réponse réduite doivent être enregistrés tant que les détails sont récents. Un bref rapport peut orienter le personnel de maintenance vers un problème en développement avant que le tambour de frein du poids lourd n'atteigne une condition exigeant son remplacement.

La règle centrale est simple : utilisez la limite spécifiée sur le tambour lui-même, mesurez à plusieurs endroits et ne dissociez jamais le tambour du système de freinage qui l'entoure. Un tambour dont le diamètre est dans la limite mais associé à des freins qui frottent ne constitue pas une réparation achevée. Un tambour présentant une couleur acceptable mais des fissures structurelles n'est pas apte à rester en service. Une inspection rigoureuse transforme des symptômes incertains en une décision de maintenance défendable et aide à maintenir des performances de freinage prévisibles sous des charges exigeantes.
