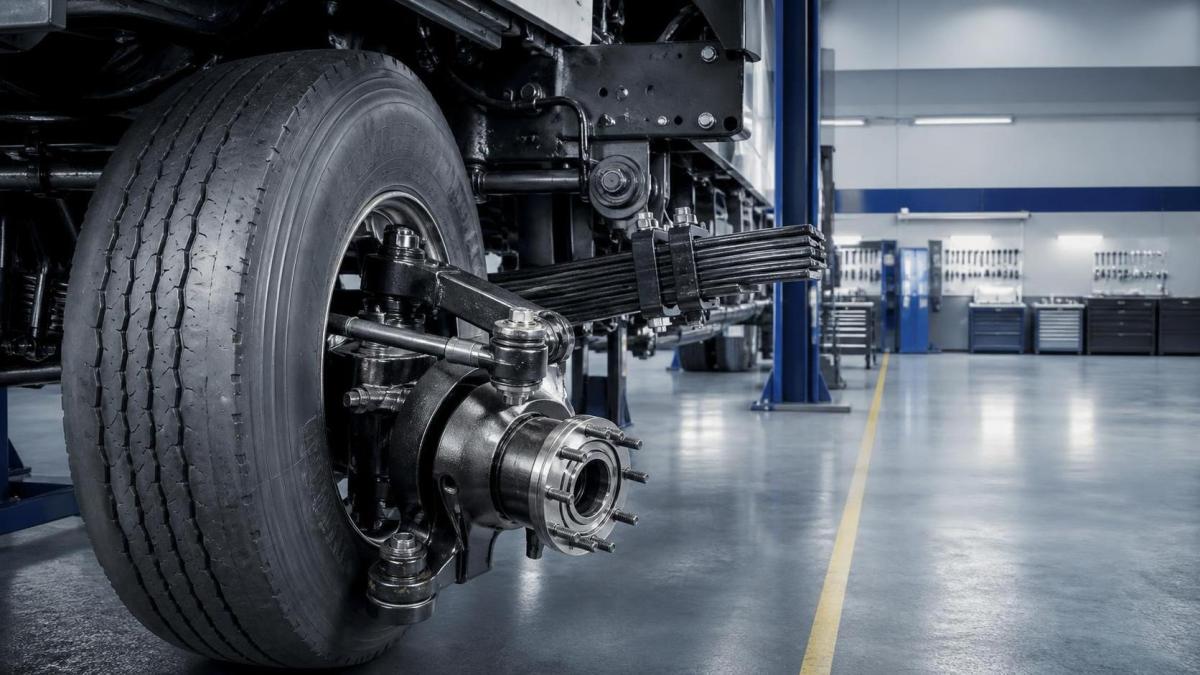

Pièces de suspension avant : diagnostic de l’usure irrégulière des pneus et de l’instabilité de la direction

Pièces de suspension avant : diagnostiquer l'usure irrégulière des pneus et l'instabilité de direction

L'usure irrégulière des pneus et l'instabilité de direction commencent rarement par de simples « problèmes de pneus ». Sur les poids lourds, elles sont souvent le résultat visible de l'usure, du jeu, de la déformation ou d'une géométrie incorrecte despièces de suspension avant et du système de direction. Un conducteur peut signaler que le camion dévie sur route droite, nécessite des corrections constantes de la direction, manque de précision après avoir franchi des bosses ou présente des vibrations au volant à vitesse d'autoroute. Lorsque ces symptômes deviennent évidents, la bande de roulement peut déjà porter un coûteux témoignage des défaillances survenues sous le véhicule.

Pour le personnel de maintenance du marché des pièces de rechange, le défi ne consiste pas simplement à trouver un composant usé. Il s'agit de déterminer quelle défaillance est la cause principale, quelles pièces associées ont été affectées et si le camion peut reprendre du service sans endommager rapidement ses pneus de remplacement. Cela est particulièrement important pour les camions utilisés avec de lourdes charges utiles, des chargements déséquilibrés, des routes d'accès de chantier accidentées, des contacts répétés avec les bordures ou des trajets longue distance sur autoroute.

Une inspection méthodique des pièces de suspension avant, de la timonerie de direction, de l'alignement de l'essieu, des roulements de roue et des pneus peut transformer une plainte imprécise en plan de réparation concret. Le guide suivant se concentre sur les schémas à interpréter, les contrôles à effectuer et les décisions de remplacement permettant d'éviter les défaillances répétées.

Commencez par lire les pneus — ils indiquent souvent la zone défectueuse

L'usure des pneus ne constitue pas un diagnostic complet, mais c'est un excellent point de départ. Avant de soulever l'essieu ou de déposer des composants, inspectez les deux pneus avant côte à côte. Comparez les épaulements intérieurs et extérieurs, palpez la surface de roulement avec une main gantée et notez si le problème est limité à une roue ou apparaît sur l'ensemble de l'essieu.

• L'usure de l'épaulement extérieur peut indiquer un carrossage positif excessif, une conduite agressive en virage, une géométrie d'essieu déformée ou un mouvement de suspension modifiant la position de la roue sous charge.
• L'usure de l'épaulement intérieur est couramment associée à un carrossage négatif excessif, à des réglages de pincement incorrects, à des dommages de l'essieu ou des composants de direction, ou à des points de fixation usés.
• L'usure en facettes, où un bord de chaque pavé de bande de roulement est tranchant et l'autre lisse, indique souvent un pincement incorrect ou du jeu dans les composants de la timonerie de direction.
• L'usure en creux ou ondulée peut résulter d'un déséquilibrage de roue, d'un amortissement insuffisant, de roulements de roue desserrés, de pivots usés ou de jeu dans les articulations de suspension.
• Les méplats localisés peuvent être liés à des événements de freinage, mais ils peuvent s'aggraver lorsque l'instabilité de direction empêche un contact constant du pneu avec la route.

Ne commettez pas l'erreur fréquente d'attribuer chaque schéma d'usure irrégulière au réglage de géométrie. Les réglages de géométrie ne restent valides que si l'essieu, les ressorts, les bagues, le boîtier de direction, les barres d'accouplement, la barre de direction, les pivots et les roulements de roue sont mécaniquement en bon état. Régler le pincement sur un camion présentant un mouvement excessif des articulations peut améliorer les relevés dans l'atelier tout en protégeant peu les pneus sur la route.

Lorsque la direction semble présenter du jeu, distinguez le système de direction de la suspension

Les conducteurs utilisent souvent l'expression « direction flottante » pour décrire plusieurs sensations différentes. Un camion peut louvoyer parce que le boîtier de direction présente un jeu interne excessif, parce qu'une extrémité de barre de direction se déplace sous charge, ou parce que des pièces de suspension avant usées permettent à l'essieu de se déplacer par rapport au châssis. L'approche de réparation varie selon l'origine du mouvement.

Commencez avec le véhicule sur un sol plat et les roues dirigées vers l'avant. Pendant qu'un assistant tourne progressivement le volant d'un côté à l'autre, observez le système depuis la sortie du boîtier de direction jusqu'au bras Pitman, à la barre de direction, aux bras de direction et à la barre d'accouplement. L'élément essentiel est de repérer les retards : si le volant tourne mais qu'un composant en aval ne bouge pas immédiatement, le jeu se situe probablement avant ce point.

Inspectez ensuite la relation entre l'essieu et le châssis. Les bagues d'œil de ressort à lames, les axes de ressort, les étriers en U, les jumelles et les supports de suspension méritent une attention particulière. Sur les poids lourds, une faible amplitude de mouvement au niveau d'un essieu fortement chargé peut entraîner une modification notable de la trajectoire. Des étriers en U desserrés ou des sièges de ressort endommagés peuvent également permettre le déplacement de l'essieu, faisant tirer ou diriger le camion différemment lors du freinage, de l'accélération ou du transfert de charge.

Une distinction pratique utile est la suivante : le jeu de la timonerie de direction est généralement visible pendant que le volant est tourné ; les mouvements liés à la suspension peuvent devenir plus évidents lorsque l'essieu est chargé, lorsque les freins sont appliqués ou lorsque le véhicule franchit un sol irrégulier. Les deux conditions peuvent exister simultanément, notamment sur les camions qui ont continué à rouler après l'apparition des premiers symptômes.

Une séquence d'inspection en atelier qui évite de manquer les causes

Le remplacement aléatoire de pièces est coûteux et peut laisser la plainte initiale non résolue. Une séquence reproductible aide les techniciens à identifier si le camion nécessite un seul composant, un ensemble de pièces reliées ou une correction de géométrie après les réparations mécaniques.

1. Confirmez la plainte lors d'un essai routier contrôlé

Lorsque les procédures d'atelier le permettent, notez si le camion tire uniquement au freinage, louvoie en continu, réagit fortement aux ornières de la route ou développe des vibrations à une vitesse particulière. Vérifiez la pression des pneus et confirmez que les deux pneus avant sont comparables en taille, en structure et en profondeur de sculpture restante. Des pneus non assortis peuvent imiter des problèmes de direction et de géométrie.

2. Inspectez les pneus et les ensembles de roues avant de mesurer la géométrie

Recherchez les dommages aux flancs, la séparation de la bande de roulement, les masses d'équilibrage manquantes, les jantes endommagées et un gonflage inégal. Soulevez l'essieu avant en toute sécurité et vérifiez la rotation libre de chaque roue. Saisissez le pneu en haut et en bas, puis sur les côtés, afin d'identifier tout jeu. La direction du jeu peut aider à distinguer un problème de roulement de roue d'une usure du pivot ou de la timonerie de direction, bien qu'une confirmation supplémentaire soit toujours nécessaire.

3. Contrôlez les pivots, les bagues et les composants d'extrémité d'essieu

L'usure des pivots est une cause fréquente d'usure irrégulière des pneus avant sur les véhicules lourds. Un jeu excessif permet au porte-fusée de se déplacer de manière à modifier le carrossage et le pincement pendant l'utilisation. Recherchez les mouvements verticaux ou latéraux au niveau du porte-fusée, les joints endommagés, un mauvais historique de lubrification et les signes indiquant que la graisse s'est échappée ou que des contaminants sont entrés.

Inspectez les roulements de butée, les bagues de pivot, les alésages de porte-fusée et les éléments de retenue associés en tant que système. Remplacer uniquement un élément visiblement usé sans évaluer les surfaces en contact peut entraîner une courte durée de service. Si l'alésage du porte-fusée est endommagé ou en mauvais état, un pivot neuf seul peut ne pas rétablir l'ajustement correct.

4. Examinez les ressorts, les bagues, les étriers en U et les supports

Les ressorts à lames avant doivent être contrôlés pour détecter les fissures, les lames déplacées, les boulons centraux cassés, une courbure inégale, les dommages dus à la corrosion et les marques de contact suggérant un mouvement. Des bagues d'œil de ressort ou de jumelle usées peuvent laisser l'essieu se déplacer vers l'avant et l'arrière, modifiant le comportement de chasse et provoquant le louvoiement. Un ressort cassé ou affaibli peut également modifier la hauteur de caisse et la géométrie d'un côté.

Inspectez les étriers en U pour détecter la corrosion, les filets étirés, les écrous endommagés et les signes de mouvement du serrage autour du siège d'essieu. Le couple de serrage doit suivre la procédure d'entretien du constructeur du véhicule. Réutiliser des fixations douteuses simplement parce qu'elles semblent encore intactes peut compromettre la réparation.

5. Évaluez le boîtier de direction et l'assistance hydraulique

Si toutes les articulations de la timonerie et de la suspension sont dans un état acceptable mais que la direction semble toujours retardée ou incohérente, inspectez le boîtier de direction, les fixations de montage, les flexibles hydrauliques, l'état du fluide et les performances de la pompe. Un support de boîtier de direction desserré peut créer des symptômes similaires à l'usure interne du boîtier. La contamination, l'aération ou les fuites du fluide peuvent affecter la qualité de l'assistance et amener le conducteur à compenser par des corrections répétées du volant.

Pour les applications SHACMAN F3000 avec une configuration de direction hydraulique d'essieu avant, le choix de la pièce de remplacement doit correspondre à la configuration de direction et aux exigences de la pièce du véhicule plutôt que de se fonder sur une similitude visuelle. Une option applicable est leBoîtier de direction assistée WG9725470085 pour système de direction hydraulique d'essieu avant SHACMAN F3000. Comme pour tout remplacement de boîtier de direction, inspectez simultanément la timonerie connectée et le circuit hydraulique ; installer un boîtier neuf dans un système dont les extrémités de bielle sont usées ou dont le fluide est contaminé peut masquer la véritable cause d'une mauvaise réponse de direction.

Pourquoi la géométrie doit être effectuée après la réparation mécanique

La géométrie est l'étape finale, et non la première réparation. Les mesures de carrossage, de chasse et de pincement ne sont significatives qu'après correction des jeux et évaluation de la hauteur de caisse. Un camion dont la géométrie est réglée avec des pivots usés, des bagues de ressort desserrées ou des brides d'essieu mobiles peut quitter le poste de géométrie dans les spécifications et revenir quelques semaines plus tard avec des pneus usés en facettes.

Une fois les pièces de suspension avant et les composants de direction défectueux réparés, vérifiez la position de l'essieu, la hauteur de caisse et le réglage des roulements de roue avant d'effectuer la géométrie. Le pincement est particulièrement sensible : un pincement excessif ou une ouverture excessive peut rapidement user la bande de roulement, tandis qu'un mouvement dynamique de la timonerie peut rendre une mesure statique du pincement peu fiable.

Lorsqu'un camion a subi un choc, tel qu'un impact contre une bordure, un passage dans un nid-de-poule ou une collision, ne supposez pas qu'un simple réglage corrigera l'état. Mesurez les bras de direction tordus, les barres d'accouplement endommagées, les jantes déformées, les sièges d'essieu déplacés et les problèmes de poutre d'essieu. Un véhicule qui revient de manière répétée avec le même tirage après une géométrie nécessite une inspection structurelle, et non un autre réglage du pincement.

Décisions de remplacement : remplacez la pièce défaillante, protégez l'ensemble de la réparation

Les équipes de maintenance souhaitent naturellement maîtriser les coûts de réparation, en particulier pour les flottes gérant plusieurs camions. Cependant, les réparations de suspension et de direction doivent être planifiées autour de paires fonctionnelles et de points d'usure associés. Si une extrémité de barre d'accouplement est fortement usée, inspectez l'extrémité opposée et la barre d'accouplement elle-même. Si un kit de pivot présente des dommages dus à la contamination, inspectez les joints, les passages de lubrification et l'état du porte-fusée. Si les bagues de ressort sont usées d'un côté, comparez l'autre côté sous charge.

La qualité des pièces est importante, car les composants de direction et de suspension pour poids lourds fonctionnent sous des impacts répétés, des charges d'essieu élevées, la chaleur, l'humidité et la contamination routière. Le choix correct des matériaux, la régularité dimensionnelle, le traitement de surface et l'ajustement ne sont pas des spécifications abstraites ; ils déterminent si l'essieu réparé conserve sa géométrie en conditions réelles de service.

Jinan Wopu Auto Parts Co., Ltd. fournit des pièces mécaniques pour applications de poids lourds, notamment des composants de direction, des roulements, des ressorts, des fixations, des pièces moteur, des pièces de système de freinage et des produits liés à la transmission. Pour les acheteurs du marché des pièces de rechange et les organisations de maintenance, l'intérêt pratique de travailler avec un fabricant capable de fournir en volume et d'assurer un support OEM/ODM est de pouvoir coordonner les spécifications des pièces pour les besoins de maintenance récurrents plutôt que d'acheter des composants non liés, réparation par réparation.

Avant de commander, confirmez le modèle de camion, le type d'essieu, la référence de pièce d'origine, la configuration du système de direction et tout détail dimensionnel pertinent. Pour l'exportation ou l'approvisionnement de flotte, il est également judicieux d'identifier si la réparation nécessite des joints, fixations, bagues ou composants hydrauliques associés. Une pièce principale correcte sans les éléments de support nécessaires peut transformer une réparation simple en immobilisation évitable.

Erreurs de diagnostic fréquentes entraînant une usure répétée des pneus

• Remplacer les pneus avant de corriger la cause : Les pneus neufs peuvent commencer à s'user irrégulièrement presque immédiatement si le jeu de suspension subsiste.
• Régler le pincement pour masquer un tirage : Le réglage du pincement peut modifier temporairement le comportement du véhicule, mais ne réparera pas un pivot desserré, un essieu déplacé ou un composant tordu.
• Ignorer l'état des roulements de roue : Le jeu des roulements peut affecter la stabilité de la roue et imiter l'usure de la suspension.
• Remplacer une pièce sans contrôler les pièces connectées : Une barre de direction neuve ne peut pas compenser des supports de boîtier de direction desserrés ou des bagues de ressort usées.
• Négliger les pratiques de lubrification : Les pivots réparables et les articulations associées nécessitent la graisse appropriée et l'intervalle correct. Le manque de lubrification accélère l'usure ; une application excessive ou inappropriée de graisse peut également endommager les joints.
• Omettre la vérification après réparation : Un braquage final, un essai routier, un contrôle de géométrie et une confirmation de la pression des pneus sont essentiels avant la remise en service.

Conservez un bref relevé avant le départ du camion

Un bref dossier d'entretien peut éviter une longue discussion ultérieure. Notez le schéma d'usure initial des pneus, le jeu mesuré, les pièces de suspension avant remplacées, les valeurs de géométrie le cas échéant, les pressions de pneus et les symptômes signalés par le conducteur. Si le camion revient, ces informations facilitent la détermination du fait que le problème n'est pas résolu, qu'il est nouvellement apparu ou qu'il est lié aux conditions d'exploitation.

L'usure irrégulière des pneus et l'instabilité de direction doivent être considérées comme des avertissements précoces, et non comme des désagréments habituels. Une inspection attentive de la zone de l'essieu avant peut révéler des problèmes avant qu'ils ne se transforment en pertes de pneus, fatigue du conducteur, problèmes de sécurité routière ou immobilisation imprévue de la flotte. Le meilleur résultat n'est pas seulement un camion qui se comporte mieux lors d'un court essai routier, mais un véhicule dont la direction reste stable et dont les pneus s'usent uniformément au fil des kilomètres.
