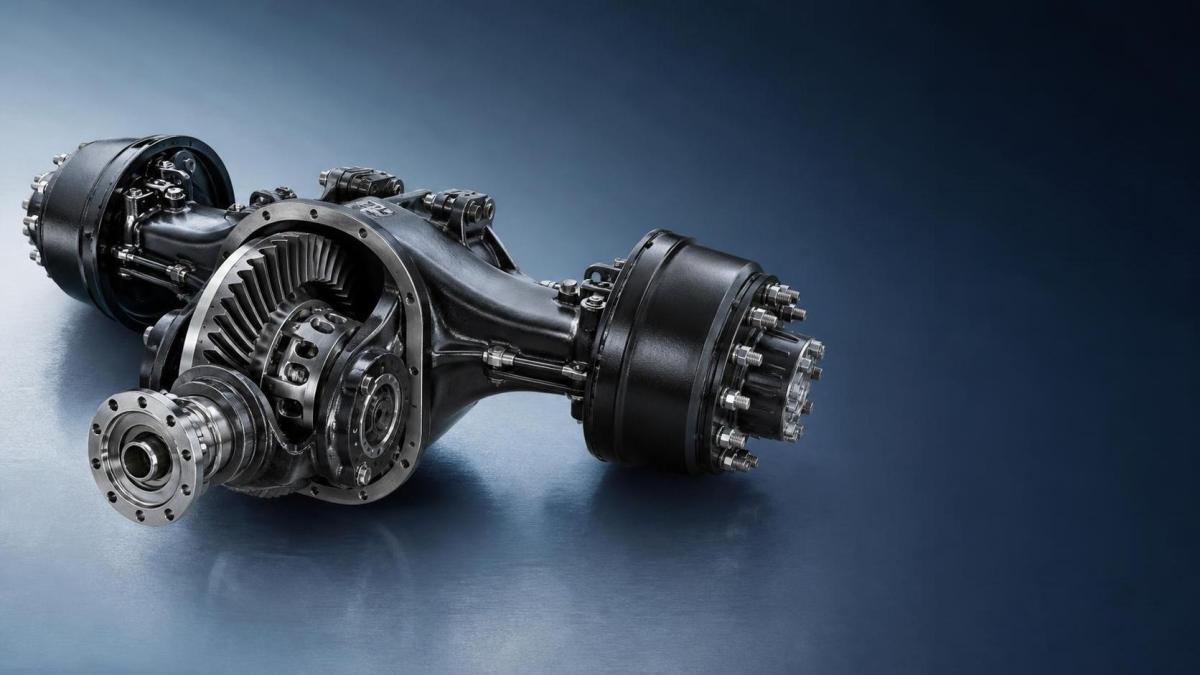

Essieu moteur d’un camion semi-remorque : flux de couple, fonctionnement du différentiel et points d’entretien

Un essieu moteur de camion semi-remorque est plus qu’un élément structurel supportant les charges aux extrémités de roue. Il constitue l’ensemble final de transmission du couple entre l’arbre de transmission et la chaussée, et son état affecte directement la traction, la consommation de carburant, l’usure des pneus, la stabilité du véhicule ainsi que la durée de vie de la transmission et du système de suspension.

Dans le transport lourd, l’évaluation d’un essieu ne doit pas se limiter à sa capacité nominale ou à un rapport de catalogue. La question pertinente est de savoir si le système d’essieu complet — porte-différentiel, différentiel, arbres d’essieu, extrémités de roue, carter, lubrifiant et interfaces de suspension — peut transmettre le couple requis lors de cycles de service réels sans échauffement excessif, détérioration des engrenages, déplacement des roulements ni contamination de l’huile. Cela est particulièrement important pour les applications à GCW élevé, les itinéraires montagneux, le transport de chantier et les flottes connaissant de fréquents démarrages à basse vitesse.

Comment le couple est transmis dans l’essieu moteur

Le couple entre dans l’essieu moteur par la bride d’entrée, généralement depuis l’arbre de transmission relié à la sortie de boîte de vitesses ou à un différentiel inter-ponts dans une configuration à deux essieux moteurs. À l’intérieur du porte-différentiel, le pignon d’attaque transfère la force de rotation à la couronne. La couronne est boulonnée au boîtier de différentiel ; sa rotation entraîne donc l’ensemble différentiel et, par l’intermédiaire des pignons latéraux, les arbres d’essieu gauche et droit.

Le cheminement du couple peut être résumé comme suit :

Sortie de transmission → arbre de transmission → bride d’entrée → pignon d’attaque → couronne → boîtier de différentiel → pignons latéraux → arbres d’essieu → moyeux de roue → pneus.

Chaque étape modifie les conditions mécaniques. L’arbre de transmission fonctionne généralement à une vitesse relativement élevée et avec un couple plus faible. Dans le pont final, la réduction par le pignon et la couronne diminue la vitesse de rotation mais multiplie le couple. C’est pourquoi l’essieu moteur est soumis à des charges dentaires très élevées, même lorsque le moteur ne produit pas son couple maximal.

Pour une évaluation simplifiée, le couple aux roues est influencé par le couple moteur, le rapport de transmission, le rapport de pont final, le rendement de la chaîne cinématique et le rayon de roulement des pneus. Un rapport de pont final numériquement faible, tel que 3.08:1, réduit le régime moteur en croisière par rapport à un rapport de 4.44:1, mais fournit également une multiplication de couple moindre à l’essieu. Un véhicule devant démarrer fréquemment en pente avec des charges importantes peut nécessiter un rapport d’essieu différent de celui d’un tracteur longue distance circulant principalement sur des autoroutes planes.

Le choix du rapport ne peut donc pas être dissocié des rapports de boîte, du diamètre des pneus, de la courbe de couple moteur, du poids total roulant prévu, de l’exigence de démarrage en côte, du relief routier et de la vitesse de croisière visée. Un essieu techniquement correct peut néanmoins être mal adapté au camion si son rapport est choisi uniquement en fonction de l’économie de carburant sur autoroute.

L’engrènement pignon-couronne détermine la durabilité de l’essieu

Le jeu d’engrenages hypoïdes d’un essieu moteur de camion conventionnel mérite une attention particulière. Contrairement aux simples engrenages coniques, les engrenages hypoïdes fonctionnent avec un décalage entre les axes du pignon et de la couronne. Cette disposition permet une position plus basse de la transmission et répond aux exigences d’intégration des véhicules lourds, mais elle introduit également un glissement important entre les surfaces dentaires.

Ce glissement exige que le lubrifiant maintienne un film protecteur durable sous une pression de contact élevée. Une spécification d’huile inadéquate, un niveau d’huile bas, une température d’huile excessive, une infiltration d’eau ou une contamination par des particules d’usure peuvent rapidement endommager la surface des dents. L’évolution typique commence par un polissage ou des traces de contact anormales, suivis de rayures, de piqûres, d’écaillage, d’une coloration bleue due à la surchauffe ou d’une détérioration des bords de dent causée par une empreinte de contact incorrecte.

Le bruit des engrenages n’est pas seulement une question de confort. Un sifflement en décélération, en traction ou dans les deux cas peut indiquer différentes défaillances :

• Bruit à l’accélération : souvent associé au contact des dents côté traction, à la précharge des roulements de pignon, à la profondeur du pignon ou à un jeu excessif.
• Bruit à la décélération : peut indiquer des problèmes de contact côté retenue ou des erreurs de réglage des engrenages.
• Bruit qui varie en virage : peut concerner les engrenages du différentiel, les roulements de roue ou les charges liées aux arbres d’essieu.
• Ronflement constant indépendant de l’accélérateur : nécessite souvent l’inspection des roulements de porte-différentiel, des roulements d’extrémité de roue, de l’état des pneus et des composants de la transmission, plutôt que le remplacement immédiat du jeu d’engrenages.

Lors de la réfection d’un porte-différentiel, remplacer les engrenages sans contrôler la profondeur du pignon, la précharge des roulements, le faux-rond de la couronne, le jeu et l’empreinte de contact est une erreur fréquente et coûteuse. Un jeu d’engrenages peut tourner sans problème sur l’établi tout en tombant prématurément en panne sous charge sur route si son empreinte est trop proche du talon, de la pointe, de la face ou du pied de la dent. Les valeurs de réglage doivent suivre la documentation spécifique du fabricant d’essieu ; des mesures générales « typiques » ne remplacent pas une procédure propre au modèle.

Ce que fait réellement le différentiel — et ce qu’il ne fait pas

Le différentiel permet aux roues motrices gauche et droite de tourner à des vitesses différentes. Cela est essentiel en virage, car la roue extérieure parcourt une distance plus grande que la roue intérieure. Sans action différentielle, les pneus subissent un ripage important, les efforts de direction augmentent et une contrainte de torsion de la transmission peut apparaître.

Dans un différentiel ouvert, la transmission du couple est limitée par la roue disposant de la traction disponible la plus faible. Ce point est fréquemment mal compris. Le différentiel n’« envoie » pas activement la puissance vers la roue qui patine ; il autorise une différence de vitesse, tandis que l’effort de traction disponible est limité par le côté à faible adhérence. Sur chaussée mouillée, sol meuble, neige ou routes de chantier irrégulières, cela peut laisser une roue patiner tandis que l’autre reçoit un couple utilisable insuffisant pour déplacer le véhicule.

C’est pourquoi de nombreux poids lourds utilisent un blocage de différentiel interroues, en particulier dans les flottes professionnelles, régionales et mixtes route/chantier. Lorsqu’il est engagé, le blocage couple mécaniquement les pignons latéraux ou les arbres d’essieu afin que les deux roues tournent ensemble. Cela améliore la traction, mais ne doit être utilisé que lorsque les conditions l’exigent et conformément aux instructions d’utilisation du constructeur du véhicule. L’engagement d’un blocage de différentiel sur une chaussée à forte adhérence, ou son maintien dans des virages serrés, peut surcharger les arbres, les cannelures, les engrenages et les pneus.

Les tracteurs à deux essieux moteurs ajoutent un autre niveau : le répartiteur de puissance ou différentiel inter-ponts. Il gère les différences de vitesse entre les essieux moteurs avant et arrière. Un véhicule peut disposer d’un blocage inter-ponts, de blocages interroues ou des deux. Lors d’une inspection technique, ces systèmes ne doivent pas être considérés comme interchangeables. Un défaut du différentiel inter-ponts, de l’actionneur de blocage, du circuit pneumatique, du commutateur ou de l’indicateur peut provoquer des problèmes de traction qui semblent initialement être un problème de différentiel arrière.

Le carter d’essieu et les interfaces de suspension font partie du chemin de charge

Il est tentant de considérer le porte-différentiel et les engrenages comme constituant l’essieu moteur complet, mais le carter et ses raccordements à la suspension sont tout aussi importants. Le carter transmet à la suspension la charge verticale, la réaction de freinage, l’effort de traction et les charges d’impact routier. Un carter déformé peut modifier l’alignement des arbres d’essieu et la géométrie des extrémités de roue ; des interfaces de suspension desserrées ou usées peuvent entraîner des variations d’angle de transmission, une usure irrégulière des pneus et des charges cycliques réduisant la durée de vie des composants.

Sur les systèmes de suspension à plusieurs essieux, les logements d’arbre d’équilibrage, supports de tourillon, bras de réaction, sièges de ressort et raccordements par étriers en U doivent être inspectés avec l’essieu moteur. L’usure à ces endroits peut modifier la répartition des charges entre les essieux, augmentant les contraintes sur les roulements de roue et les composants du différentiel, même lorsque le porte-différentiel lui-même est correctement assemblé.

Pour les véhicules basés sur des configurations Mercedes-Benz SK ou Beiben NG80, les travaux de remplacement de suspension doivent vérifier la géométrie de moulage, les dimensions d’alésage, la qualité d’usinage, les interfaces de montage et la constance du matériau, plutôt que de se fier à une simple similitude visuelle. Un composant tel que lesiège de tourillon de berceau de suspension / siège d’arbre d’équilibrage 6243250112 pour Mercedes-Benz SK & Beiben NG80 affecte le chemin de charge de la suspension adjacent à l’essieu et doit être évalué quant à sa compatibilité dimensionnelle avec la configuration réelle du véhicule.

La lubrification est un enjeu de surveillance d’état, et non une simple opération de remplissage

Le lubrifiant d’essieu remplit simultanément plusieurs fonctions : il sépare les surfaces dentaires, refroidit le pignon et la couronne, protège les roulements, entraîne les contaminants vers le bouchon de vidange magnétique et aide à prévenir la corrosion. Dans un essieu moteur fortement chargé de camion semi-remorque, la qualité du lubrifiant est un indicateur direct de l’état interne.

Les contrôles d’huile doivent prendre en compte davantage que le niveau. Une inspection techniquement utile comprend :

• l’aspect et l’odeur de l’huile ;
• la présence de débris métalliques sur le bouchon magnétique ;
• une contamination visible par l’eau ou une émulsification ;
• des fuites de joints au niveau du pignon, de la bride du porte-différentiel, du moyeu et des arbres d’essieu ;
• des signes de surchauffe près du porte-différentiel et des extrémités de roue ;
• le type de lubrifiant approprié aux engrenages hypoïdes de l’essieu et à son environnement de fonctionnement.

Une petite quantité de pâte métallique fine sur un bouchon magnétique peut être normale pendant un intervalle d’entretien, en particulier après le rodage ou une réparation récente. Les gros fragments, les particules coupantes, les matériaux de couleur bronze ou une augmentation rapide des débris ne sont pas des constatations normales. Ils justifient une investigation avant que l’essieu ne subisse une défaillance catastrophique des engrenages ou des roulements.

Le niveau d’huile doit être vérifié sur sol plat et conformément à la procédure du fabricant d’essieu. Un remplissage excessif peut aérer le lubrifiant ou forcer l’huile à travers les joints ; un niveau insuffisant compromet le refroidissement des engrenages et des roulements. Les intervalles de remplacement du lubrifiant doivent refléter les instructions du constructeur du camion et la sévérité réelle du service. Les longs trajets sur autoroute, les températures ambiantes élevées, la contamination tout-terrain, l’exposition fréquente à l’eau et le fonctionnement prolongé à forte charge n’imposent pas les mêmes exigences d’entretien.

Points d’entretien permettant de détecter les problèmes tôt

L’entretien préventif est le plus efficace lorsque la séquence d’inspection suit le cheminement des forces dans l’essieu. Commencez par l’extérieur, puis progressez vers l’intérieur.

Zone d’entrée et porte-différentiel. Vérifiez l’absence de jeu de la bride de pignon, de fuite de joint, de fourches endommagées et de mouvement radial anormal. Une fuite du joint de pignon est parfois considérée comme un problème mineur de joint, mais des fuites répétées peuvent indiquer un jeu excessif du roulement de pignon, une surface d’étanchéité usée ou une précharge d’assemblage incorrecte.

État du carter. Inspectez les zones soudées, les zones de siège de ressort, les supports de bras de réaction et les zones proches de l’ouverture du porte-différentiel afin de détecter fissures, déformations, corrosion et suintements d’huile. Les dommages au carter sont particulièrement pertinents après des chocs sévères contre des nids-de-poule, des impacts contre des bordures ou des événements de surcharge.

Extrémités de roue. Recherchez les fuites d’huile de moyeu, la contamination par la graisse le cas échéant, une température anormale du moyeu, les problèmes de jeu axial, les goujons endommagés et l’état des joints. Un roulement de roue défaillant peut contaminer le système de lubrification de l’essieu ou générer une chaleur attribuée à tort au différentiel.

Arbres d’essieu et cannelures. Lors du retrait d’un arbre, inspectez le fretting des cannelures, les marques de torsion, les fissures de surface et l’usure aux points de contact. Des défaillances répétées d’arbres indiquent souvent un problème de système : capacité de couple incorrecte, mauvaise utilisation du blocage, désalignement de suspension, surcharge, événements de traction brusques ou pièces incompatibles — et non simplement un arbre défectueux.

Fonctionnement du reniflard. Un reniflard d’essieu obstrué augmente la pression interne lorsque l’huile chauffe. Cela peut pousser le lubrifiant au-delà de joints autrement utilisables. Les reniflards sont peu coûteux, mais fréquemment négligés lors de l’entretien.

Contrôles de compatibilité pour les pièces de remplacement

Les décisions de remplacement exigent plus que la correspondance avec une marque de camion ou un nom de famille d’essieux. Différentes séries de production peuvent présenter des variations de nombre de cannelures, longueur d’arbre, dimensions de centrage de moyeu, configuration de bride, conception de blocage de différentiel, rapport d’engrenage, disposition de freinage et prévisions pour capteurs. Pour les poids lourds importés, une même marque peut également être proposée avec différentes spécifications d’essieu selon le marché, la configuration du châssis ou l’application d’origine.

Avant d’approuver un porte-différentiel, un jeu d’engrenages, un arbre d’essieu, un joint, un composant lié au carter ou une pièce de montage de suspension, comparez les éléments suivants avec l’unité déposée et la documentation du véhicule :

• l’identification du modèle d’essieu et les informations de numéro de série lorsque disponibles ;
• le nombre de dents de la couronne et le nombre de dents du pignon ;
• le modèle de montage du porte-différentiel et son enveloppe dimensionnelle globale ;
• les dimensions de la bride d’entrée et le type de raccordement de transmission ;
• la configuration du blocage de différentiel et l’interface de l’actionneur ;
• le nombre de cannelures de l’arbre d’essieu, le diamètre principal, la longueur utile et la configuration de bride ;
• la compatibilité du moyeu, des roulements, du joint et du capteur ABS ;
• la géométrie de montage du carter et de la suspension.

L’identification des pièces par photographie seule est une pratique à haut risque, particulièrement pour les composants d’essieu et de suspension. Les numéros de fonderie peuvent être utiles, mais doivent être associés à des dimensions mesurées et à des données spécifiques au véhicule. Une pièce d’apparence proche peut être physiquement installée tout en produisant une précharge incorrecte, un désalignement, un support de charge insuffisant ou des interférences pendant le débattement de la suspension.

Interprétation des modes de défaillance en service

Les défaillances d’essieu moteur fournissent souvent des indices sur l’environnement d’exploitation. Des défaillances répétées de couronne et pignon peuvent indiquer un mauvais réglage, une dégradation du lubrifiant, une charge utile excessive ou une incompatibilité de rapport maintenant la transmission dans des conditions de couple élevé. Des défaillances répétées de joints de moyeu peuvent résulter de reniflards obstrués, d’un réglage de roulement usé, de surfaces de fusée endommagées ou d’une surchauffe du moyeu. Des arbres d’essieu cassés après des événements de traction peuvent être associés à l’utilisation du blocage de différentiel sur sol ferme ou à des charges de choc dues au rebond des roues.

L’évaluation technique doit donc distinguer un composant défaillant d’un système défaillant. Le remplacement de la seule pièce visiblement endommagée peut rétablir temporairement le fonctionnement, mais n’élimine pas la cause fondamentale si l’alignement, la lubrification, les pratiques d’utilisation ou l’usure de la suspension adjacente restent sans correction.

L’évaluation la plus fiable d’un essieu moteur de camion semi-remorque combine l’examen des spécifications, l’analyse des symptômes routiers, l’inspection du lubrifiant, la vérification dimensionnelle et l’examen des composants de suspension et de transmission environnants. Cette approche est plus lente que le remplacement de pièces fondé uniquement sur le bruit ou les dommages visuels, mais c’est la méthode la plus susceptible de protéger la durée de vie de l’essieu, de maintenir les performances de traction et d’éviter des coûts de réparation répétés dans des conditions commerciales exigeantes.
